Széles körben használt 10 tonna daru egyfedeles felső daru
- Jun 07, 2010 -

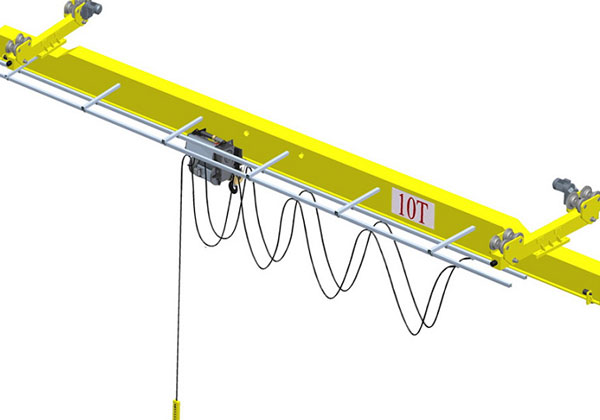

Alapinformáció 10-ton-European-single-girder-crane.jpg


Név: 10 t Daruk Egyetlen Girder Overhead Crane

Típus: Bridge Crane

Kapacitás: legfeljebb 10 T

Span: legfeljebb 22,5 M

Liftiing Magasság: 6 ~ 30 M

Munkakörnyezet: -20 ~ 45 fok

Tápfeszültség: 380V 50Hz 3-Phrase

Védelmi eszköz: Határkapcsoló, fő elkülönítő kapcsoló

Alkalmazás: építés, műhely, konténer

Rúd típusa: drótkötél

Mozgó típus: Orbitális

Szállítási csomag: fa tok, műanyag film

Műszaki adatok: CE, CCC

Származási hely: Xinxiang, Henan


termékleírás


1. Termékismertető

A külföldi akvakult technológia bevezetésénél és asszimilálódásánál az új típusú, egygéppel ellátott gerendahíd daru és a horog a moduláris desigh elméleteket iránymutatásként használja fel, modern eszközként használja a modern informatikai technológiát, optimalizált és megbízható tervezési módszereket vezet be, ami új típusú híddaruk, új anyagokat és technológiákat tartalmaz, valamint könnyű, általános, energiatakarékos és környezetvédelmi, karbantartást nem igénylő és csúcstechnológiai tartalmú jellemzőkkel rendelkezik.

2.Features:


A tervezés, a gyártás és az ellenőrzés elvégzi az utoljára kiadott vonatkozó nemzeti szabványokat, egyenértékűen fogad el néhány külföldi kritériumot, beleértve a FEM-et, a DIN-t és az IEC-et. Összehasonlítva az általános QD híd daruval, súlya mintegy 15-30% -kal csökken, a maximális keréknyomás kb. 10-35% -kal csökken, ami képes a daru gyári épületszerkezetre és a termelési költségek csökkentésére.
A meghajtómechanizmus központi eleme, a kemény fogfelület és a nagy pontosságú szűkítő fogaskerekek, valamint az acéltekercs, a kovácsolt kerék és a változó frekvenciájú sebességszabályozó rendszer, amely az ilyen típusú daru megújulását szolgálja a hagyományos általános híd daru terméke és az alkalmazott a gépgyártás, az összeszerelés, a petrolkémia, a raktárügyek, a villamosenergia-építés, a papírgyártás és a vasutak területén.

3.Lifting Mechanizmus:


- Vonóhorgos kötél emelő vagy láncos emelő opcióként

- emelési sebesség: egy vagy kettő, ahogyan az szükséges
- A trolibusz sebessége: egy vagy két vagy kevesebb lépés a szükségesek szerint
- Nagy teljesítmény a legkedvezőbb áron

4.End kocsik:


- Merev hegesztett dobozos végű kocsi
- Modula design
- Kónuszos mágneses motor vagy lágyindító motor opcióként
- Utazósebesség: Egyszeri vagy kettős vagy kevesebb lépés a szükségesek szerint

5.Main vászon:


- Merev hegesztett doboz Lapos vagy erős üreges acél rész
- Modula design
- Q235 vagy Q345 acélból készül
- tervezett eltérítés≤1 / 750 span

6.Control:


- Független függőleges vezérlés a C-sín mentén halad
- Vagy vezeték nélküli vezérlés opcióként
- Vagy a kabin vezérlése opcióként

7.Elektromos rész:


- Vezérlő tápegység (opcióként)
- Az IP54 vagy IP44 vezérlőpanelek a munkakörnyezettől függenek
- Az alkatrészek karbantartásbarát módon vannak elhelyezve, és az egész elrendezés jó védelmet nyújt
- A festoon kábeleket a kábelcsatornákra felfüggesztették, rögzítették a kábeltartókra, és horganyzott C-pályán futnak
- A Schneider vagy Siemens márkájú elektromos alkatrész

8.Painting:


- Korrózióvédelem rozsda eltávolítással mechanikus lövés alkalmazásával SA 2.5
- Az első réteg bevonat epoxi 30 mikron
- Második bevonat epoxi 30 mikron
- A 40 μm-es poliuretán bevonat harmadik rétegét
- Átlagos vastagság: kb. 100 mikron
- Szín: sárga vagy narancs, mint a követelményeknek

9.Biztonsági védelem:


- Vészkikapcsoló

- Túlterhelés elleni védelem
- Földi védelem
- Keresztezett utazás és hosszú utazásvédelem
- Az utazás védelme
- A motor túlmelegedési védelme


Műszaki specifikáció


Emelőkapacitás (T) 1, 2, 3, 5, 10T
Span (M) 7.5-22.5M
Daru mozgás mechanizmus Utazási sebesség (m / perc) 20 30 45 60 75 30 45 60 75
Redukáló arány 58.78 39.38 26.36 19.37 15.88 58.78 39.38 26.36 19.37 15.88
Motor Modell ZDY21-4 ZDY21-4 ZDY122-4 ZDY131S-4 ZDY112L1-4
Teljesítmény (kW) 2 × 0,8 2 × 1,5 1,5 × 2 2,2 × 2 2,2 × 2
Forgatás (m / perc) 1380 1380
Emelő mechanizmus
(elektromos emelő) és elektromos emelőszerkezet
Elektromos emelő modell CD1 / MD1 MD1 / HC
Emelési sebesség (m / perc) 8, 8 / 0,8 7, 7 / 0,7 3,5 3,5 / 0,35
Emelési magasság (m) 6, 9, 12, 18, 24, 30 12, 18, 24, 30
Utazási sebesség (m / perc) 20 (30) 20 (30)
Motor Kúpos Mókus-ketrec típusú Kúpos Mókus-ketrec típusú
Munkavégzés A3-A5
Tápegység 380V 50HZ három fázis
Kerékátmérő 270mm 370mm
A nyomvonal szélessége 37-70mm 37-70mm


GYIK


Köszönöm a beteg olvasását. Ha még mindig vannak kérdései termékeinkről, vállalatainkról vagy másokról, akkor a következők segíthetnek Önnek.

1) Milyen információkat kell megadnom a vizsgálat során?
A: Emelési kapacitás B: C távolság: emelési magasság D: áramforrás
Minél több információt adsz meg, pontos megoldást tudunk készíteni az Ön számára! Az olyan információk, mint például az emelőkapacitás, a terhelés, az emelési magasság, az áramforrás vagy az Ön által adott egyéb ajánlatok, jobban értékelik.

2) Hány működési módszert választott?
Szabványos működési módszerek:
A: függőleges vezérlő nyomógombokkal.B: távirányító nyomógombokkal
C: kabin (űrkapszula ülés) vezérlés a joystick segítségével. Válassza ki a kívánt típust tetszés szerint.

3) Lehet-e ez a típus veszélyes környezetben dolgozni?
Ez persze! Ez a típus csak az általános gyártási műhelyekben való alkalmazásra szolgál. Veszélyes környezetben kérjük, forduljon professzionális értékesítési vezetőjéhez.
Testre szabhatunk Önnek, saválló vagy robbanásbiztos, nincs probléma.

4) Biztosítja a komoly emelőeszközöket?
Ez biztos! bármilyen igénybevételi eszközt biztosítunk, mint a felvonószalag, emelő bilincs, kapaszkodó, mágnes vagy egyéb speciális kellék!

5) Hogyan szereljük fel a darut?
A mi vezető mérnökünk lehet az Ön oldalán a telepítési útmutató szolgáltatásának és képzésének elvégzése. Sőt, a legjobb értékesítési lehet látogatni az Ön országát.
