Alacsony Fejfedélzeti egyrétegű híddaruk
Az alacsony gerincburkolatú homlokkerekes daru acéllemezből és I-acélból, véggerenda, elektromos emelő és mozgó szerkezetből áll. Az elektromos emelő a ponyva I-acéljának alsó pereme mentén halad, hogy elérje ...

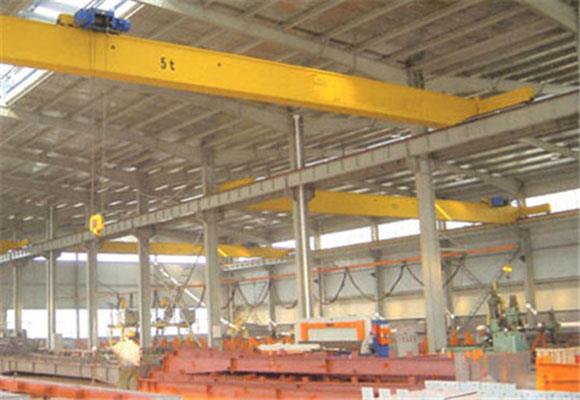

Alacsony Fejfedélzeti egyrétegű híddaruk
Leírás
Az alacsony gerincburkolatú homlokkerekes daru acéllemezből és I-acélból, véggerenda, elektromos emelő és mozgó szerkezetből áll. Az elektromos emelő az emelőszerkezet I-acéljának alsó pereme mentén fut a cikkemeléshez. Jellemzője a könnyűszerkezet, az egyszerű szerelés és karbantartás, és széles körben elterjedt az emeléshez különböző helyeken, például gyárakban, raktárakban és anyagi udvarokban. Tilos a környezetben gyúlékony, robbanásveszélyes és maró hatású anyagokat használni.
Az alacsony fülke egyrétegű híd daru alacsony emelőműhelyre tervezték. A különbség az elektromos emelő futásának módja. Az Alacsony Fejezetű Egylépcsős Hidegkocsi elektromos emelője fut a gerenda alsó peremlemezén, és a gerenda egyik oldalán fut az egyfedélű híddaruk villája, ami növeli a horog munkaterületét, és csökkenti a műhely magasságát és költség.
Ha a műhely szűk vagy nem elég magas, válassza ki ezt a fajta darut!
Leírás
Kapacitás | T | 3 | ||||||
arasz | m | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | |
Emelési magasság | m | 6., 9., 12., | ||||||
Emelési sebesség | m / min | 8 vagy 8 / 0,8 | ||||||
Emelje a sebességet | m / min | 20, 30 | ||||||
Daru sebesség | m / min | 20 | 30 | |||||
Teljes súly | kg | 2705 | 3519 | 4278 | 5066 | 5422 | 6877 | |
Max. Kerékterhelés | KN | 20.1 | 23.38 | 24.51 | 28.05 | 29.02 | 32.93 | |
Sín ajánlott | Modell | 24kg / m | ||||||
Teljes motorteljesítmény | kw | 4.9 | ||||||
Fő mérete (mm) | Span (m) | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | |
Vasúti csúcs a daru tetejére | H | 1065 | 1130 | 1180 | 1230 | 1300 | ||
Sínkorlát a horog közepére | H4 | -130 | -65 | -15 | 35 | 105 | ||
A daru alapvonala | W | 2500 | 3000 | 3500 | ||||
Daru szélessége | B | 3000 | 3500 | 4000 | ||||
Hook bal oldali korlátozást | S1 | 1413 | ||||||
Hook right korlátozás | S2 | 1496 | ||||||
Kapacitás | T | 5 | ||||||
arasz | m | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | |
Emelési magasság | m | 6., 9., 12., | ||||||
Emelési sebesség | m / min | 8 vagy 8 / 0,8 | ||||||
Emelje a sebességet | m / min | 20, 30 | ||||||
Daru sebesség | m / min | 20 | 30 | |||||
Teljes súly | kg | 3175 | 4000 | 4366 | 6066 | 6514 | 7507 | |
Max. Kerékterhelés | KN | 29.7 | 33.7 | 36.47 | 40.13 | 41.49 | 44.27 | |
Sín ajánlott | Modell | 24kg / m | ||||||
Teljes motorteljesítmény | kw | 8.3 | ||||||
Fő mérete (mm) | Span (m) | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | |
Vasúti csúcs a daru tetejére | H | 1170 | 1255 | 1280 | 1360 | 1410 | ||
Sínkorlát a horog közepére | H4 | -175 | -90 | -65 | 15 | 65 | ||
A daru alapvonala | W | 2500 | 3000 | 3500 | ||||
Daru szélessége | B | 3000 | 3500 | 4000 | ||||
Hook bal oldali korlátozást | S1 | 1405 | ||||||
Hook right korlátozás | S2 | 1496 | ||||||
Kapacitás | T | 10 | ||||||
arasz | m | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | |
Emelési magasság | m | 6., 9., 12., | ||||||
Emelési sebesség | m / min | 8 vagy 8 / 0,8 | ||||||
Emelje a sebességet | m / min | 20, 30 | ||||||
Daru sebesség | m / min | 20 | 30 | |||||
Teljes súly | kg | 4047 | 5378 | 6542 | 7741 | 8312 | 9804 | |
Max. Kerékterhelés | KN | 49,78 | 57,88 | 62,64 | 66,83 | 68.83 | 73,2 | |
Sín ajánlott | Modell | 24kg / m | ||||||
Teljes motorteljesítmény | kw | 13.8 | ||||||
Fő mérete (mm) | Span (m) | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | |
Vasúti csúcs a daru tetejére | H | 1075 | 1195 | 1305 | 1385 | 1475 | ||
Sínkorlát a horog közepére | H4 | -175 | -90 | -65 | 15 | 65 | ||
A daru alapvonala | W | 2500 | 3000 | 3500 | ||||
Daru szélessége | B | 3000 | 3500 | 4000 | ||||
Hook bal oldali korlátozást | S1 | 1840 | ||||||
Hook right korlátozás | S2 | 1840 | ||||||
