Kapacitás legfeljebb 16 tonnás egyfedeles felső daru
- May 03, 2018 -

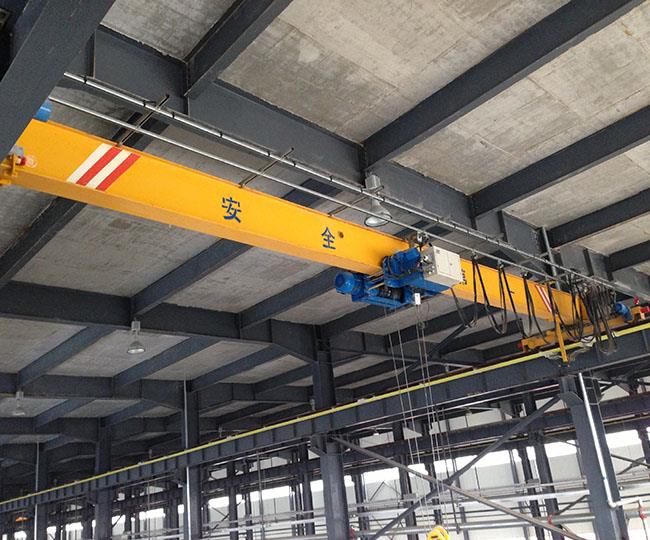

Alapinformáció timg.jpg


Név: Kapacitás max. 16 tonna egyfedeles felső daru

Modellszám: LD

Emelési magasság: 20 méterig

Duty csoport: A3-A5

Ellenőrzési módszer: Pendent / Wireless

Alkalmazás: építési felhasználás, műhelyfelhasználás, ásványi felhasználás

Rúd típusa: drótkötél

Áramforrás: villamos

Mozgó típus: Kerék

Telepítés: összeszerelve

Tower Crane típus: Overhead Utazó daru

Szállítási csomag: fa doboz

Specifikáció: Kapacitás: 2-10T, Span: 5-30M

Származási hely: Henan, Kína


termékleírás


1. rész: Leírás

Az LD típusú egypólusú felső daruk tipikusan egyetlen gerendaházból állnak. Ezek acélgerendákkal vagy merevbb hegesztőpajzsos tartóval lehetnek. Az egyablakos daru jellemzőbb, ha a teherbírás kevesebb, mint 20 t. Az LD egysíkú homlokrakodót széles körben használják az ipari területen. Acélszerkezetre, vízerőműre, raktárra, műhelyre, gyártósorra, karbantartóüzletre, anyagmozgásra, berendezésgyártó üzletre stb. Alkalmazzuk. Az egyedi igényeknek megfelelő átfogó szabványos felszereléssel és tartozékkínálattal rendelkezünk.


2. rész: Részletes konfiguráció:

1- Emelő mechanizmus
- Vonóhorgos kötél emelő vagy láncos emelő opcióként: - emelési sebesség: egy vagy kettő, ahogy az szükséges
- A trolibusz sebessége: egy vagy két vagy kevesebb lépés a szükségesek szerint
- Nagy teljesítmény a legkedvezőbb áron

2-végű kocsik
- hegesztett dobozos végű kocsi
- Modula design
opcionális opcionális opcionális opcionális opcióval
- Utazósebesség: Egyszeri vagy kettős vagy kevesebb lépés a szükségesek szerint

3-fő girland
- Merev hegesztett doboz Lapos vagy erős üreges acél rész
- Modula design
- Q235 vagy Q345 acélból készül
- tervezett eltérítés≤1 / 750 span

4-Control
független függőleges vezérlés a C-sín mentén halad
- vagy vezeték nélküli vezérlés opcióként
- vagy a kabin vezérlés opcióként

5-elektromos rész
-Csatlakozó tápegység (opcióként)
-Az IP54 vagy IP44 vezérlőpanelek a munkakörnyezettől függenek.
-A komponensek karbantartásbarát módon vannak elhelyezve, és az egész elrendezés jó védelmet nyújt
- A kábelkötegek kábelkötegekhez rögzítve, galvanizált C-pályán futnak.
- A Schneider vagy Siemens márkájú elektromos alkatrész

6-festés
korrózió elleni védelem a rozsda eltávolításával mechanikus lövésnél SA 2.5
- Az első 30 mikronos bevonat epoxi
- Második réteg bevonat epoxi 30 mikron
- A harmadik rész 40 mikronos poliuretán bevonat
Átlagos vastagság: kb. 100 mikron
-Szín: sárga vagy narancssárga, mint a követelményeknek

7-Biztonságos védelem
-Vészhelyzeti kikapcsoló
-overload védelem
-zöldvédelem
-kereszt utazás és hosszú utazásvédelem
- az utazás védelme
-A motor túlhevülés elleni védelme

3. rész: Vázlat és mûszaki adatok


Kapacitás (t) span (m) összsúly (G) max kerékterhelés (kN) min kerékterhelés (kN) H1 H2 H3 W B C1 C2
1 7.5 1,67 8.9 3.9 490 910 550 2000 2500 796 1274
8 1,72 9.1 4.0
8.5 1,77 9.2 4.1
9 1.81 9.4 4.3
9.5 1,86 9.5 4.4
10 1.91 9.7 4.5
10.5 1,96 9.8 4.6
11 1,95 9.8 4.6
11.5 2.00 10.0 4.7
12 2,05 10.1 4.8
12.5 2,09 10.2 4.9
13 2.14 10.4 5.0
13.5 2.19 10.5 5.2
14 2.24 10.6 5.3
14.5 2,43 11.1 5.8 955 595 2500 3000
15 2,48 11.3 5.9
15.5 2,53 11.4 6.0
16 2,58 11.5 6.1
16.5 2,63 11.7 6.3
17 2,66 11.7 6.3
17.5 2,85 12.2 6.8 530 970 650
18 2,90 12.4 6.9
18.5 2,96 12.5 7.1
19 3.01 12.7 7.2
19.5 3.02 12.7 7.2
20 3.20 13.1 7.7 580 700 3000 3500
20.5 3.26 13.3 7.8
21 3,32 13.4 8.0
21.5 3,37 13.6 8.1
22 3,43 13.7 8.2
22.5 3,49 13.9 8.4
23 4.07 15.3 9.8 660 990 800 3500 4000
23.5 4.13 15.5 10.0
24 4.20 15.7 10.2
24.5 4.26 15.8 10.3
25 4,32 16.0 10.5
25.5 4.39 16.2 10.6
26 5.35 18.6 13.0 745 1010 900 4000 4500
26.5 5,43 18.8 13.2
27 5,52 19,0 13.5
27.5 5.60 19.2 13.7
28 5,68 19.4 13.9
28.5 5,76 19.6 14.1
Kapacitás (t) span (m) összsúly (G) max kerékterhelés (kN) min kerékterhelés (kN) H1 H2 H3 W B C1 C2
2 7.5 1,79 13.8 4.1 490 1080 550 2000 2500 871 1274
8 1,84 14.0 4.2
8.5 1,88 14.1 4.3
9 1.93 14.3 4.4
9.5 1,98 14.5 4.5
10 2.03 14.7 4.6
10.5 2,07 14.8 4.7
11 2.12 15.0 4.8
11.5 2.25 15.4 5.1 1125 595
12 2.30 15.5 5.3
12.5 2,35 15.7 5.4
13 2,40 15.8 5.5
13.5 2,45 16.0 5.6
14 2.50 16.1 5.8
14.5 2,62 16.5 6.1 580 1140 700 2500 3000
15 2,68 16.6 6.2
15.5 2,74 16.8 6.3
16 2,79 17.0 6.5
16.5 2,85 17.1 6.6
17 2,91 17.3 6.8
17.5 3.23 18.1 7.6 660 1160 800
18 3.30 18.3 7.7
18.5 3,36 18.5 7.9
19 3,42 18.6 8.0
19.5 3,49 18.8 8.2
20 4,09 20.3 9.7 785 1135 900 3000 3500
20.5 4.17 20.5 9.9
21 4.24 20.7 10.1
21.5 4,32 20.9 10.3
22 4.40 21.1 10.5
22.5 4.47 21.3 10.7
23 5.31 23.4 12.7 820 1200 1000 3500 4000
23.5 5,40 23.7 13.0
24 5,49 23.9 13.2
24.5 5.57 24.1 13.4
25 5.66 24.3 13.6
25.5 5,75 24.6 13.8
26 6.40 26.2 15.5 875 1250 1100 4000 4500
26.5 6,50 26.5 15.7
27 6,60 26.7 16.0
27.5 6,69 27.0 16.2
28 6,79 27.2 16.4
28.5 6,89 27.5 16.7
Kapacitás (t) span (m) összsúly (G) max kerékterhelés (kN) min kerékterhelés (kN) H1 H2 H3 W B C1 C2
3 7.5 1.93 18.9 4.2 530 1255 650 2000 2500 818,5 1291
8 1,98 19.1 4.3
8.5 2.03 19.4 4.4
9 2,09 19.6 4.5
9.5 2.14 19.8 4.7
10 2.20 20.0 4.8
10.5 2.25 20.2 4.9
11 2.31 20.4 5.0
11.5 2.41 20.7 5.3 580 700
12 2.47 20.9 5.4
12.5 2,53 21.1 5.6
13 2,59 21.3 5.7
13.5 2,64 21.5 5.9
14 2,70 21.7 6.0
14.5 3.02 22.5 6.8 660 1275 800 2500 3000
15 3,08 22.7 6.9
15.5 3.14 22.9 7.1
16 3.21 23.1 7.2
16.5 3,27 23.2 7.4
17 3,34 23.4 7.6
17.5 3.84 24.7 8.8 745 1290 900
18 3,91 24.9 9.0
18.5 3,99 25.1 9.2
19 4,06 25.3 9.4
19.5 4.14 25.5 9.6
20 4,92 27.5 11.5 820 1315 1100 3000 3500
20.5 5.01 27.7 11.7
21 5.09 28,0 11.9
21.5 5.18 28.2 12.2
22 5,27 28.4 12.4
22.5 5,36 28.7 12.6
23 5.71 29.6 13.5 875 1360 3500 4000
23.5 5,80 29.8 13.7
24 5,89 30.0 13.9
24.5 5.99 30.3 14.2
25 6.08 30.5 14.4
25.5 6.17 30.8 14.6
26 7,97 35.3 19.1 925 1660 1200 4000 4500
26.5 8,09 35.6 19.4
27 8,22 35.9 19.7
27.5 8,34 36.2 20.0
28 8,46 36.6 20.3
28.5 8,59 36.9 20.7
Kapacitás (t) span (m) összsúly (G) max kerékterhelés (kN) min kerékterhelés (kN) H1 H2 H3 W B C1 C2
5 7.5 2.20 28.7 4.6 580 1460 720 2000 2500 841,5 1310
8 2,27 29,0 4.7
8.5 2,33 29.3 4.9
9 2,40 29.7 5.0
9.5 2,46 30.0 5.2
10 2,53 30.2 5.3
10.5 2,59 30.5 5.5
11 2,66 30.8 5.6
11.5 2,91 31.5 6.3 660 800
12 2,98 31.8 6.4
12.5 3.05 32.0 6.6
13 3.12 32.3 6.8
13.5 3.20 32.5 6.9
14 3,27 32.8 7.1
14.5 3,52 33.5 7.7 745 1540 900 2500 3000
15 3,60 33.7 7.9
15.5 3,68 33.9 8.1
16 3,75 34.2 8.3
16.5 3,83 34.4 8.5
17 3,90 34.6 8.7
17.5 4,41 35.9 9.9 820 1500 1000
18 4.50 36.2 10.2
18.5 4,59 36.5 10.4
19 4,68 36.7 10.6
19.5 4.76 37.0 10.8
20 5.23 38.2 12.0 875 1545 1100 3000 3500
20.5 5.33 38.4 12.2
21 5.42 38.7 12.4
21.5 5.51 38.9 12.7
22 5.60 39.2 12.9
22.5 5.70 39.5 13.1
23 7,08 42.9 16.6 925 1595 1200 3500 4000
23.5 7,20 43.2 16.9
24 7,32 43.6 17.2
24.5 7,43 43,9 17.4
25 7,55 44.2 17.7
25.5 7,67 44.5 18.0
26 9,01 47.9 21.4 1015 1670 1300 4000 4500
26.5 9.16 48.3 21.7
27 9.30 48,6 22.1
27.5 9,44 49.0 22.5
28 9.58 49,4 22.8
28.5 9.72 49.7 23.2
Kapacitás (t) span (m) összsúly (G) max kerékterhelés (kN) min kerékterhelés (kN) H1 H2 H3 W B C1 C2
10 7.5 3.26 51.3 6.1 720 1850 900 2000 2500 1293 1893
8 3,34 52.1 6.3
8.5 3,43 52.9 6.5
9 3,51 53.5 6.6
9.5 3,59 54.2 6.8
10 3,67 54,8 7.0
10.5 3,76 55.3 7.2
11 3.84 55,8 7.3
11.5 4.05 56,6 7.9 820 1850 1000
12 4.14 57.1 8.1
12.5 4.22 57,6 8.3
13 4.31 58.0 8.5
13.5 4.40 58,4 8.7
14 4.49 58.8 8.9
14.5 4.80 59.8 9.6 875 1900 1100 2500 3000
15 4.89 60.2 9.8
15.5 4,98 60,6 10.1
16 5.07 60,9 10.3
16.5 5.17 61,3 10.5
17 5.26 61,7 10.7
17.5 5,53 62,5 11.4 1940 1140
18 5.63 62.8 11.6
18.5 5,73 63.2 11.9
19 5,83 63,5 12.1
19.5 5,92 63,9 12.3
20 6,89 66.4 14.8 925 2000 1250 3000 3500
20.5 7,01 66,8 15.0
21 7.12 67,1 15.3
21.5 7,24 67,5 15.6
22 7,36 67,9 15.9
22.5 7,48 68.2 16.2
23 8,96 72 19.9 1100 1920 1350 3500 4000
23.5 9.11 72.5 20.3
24 9.26 72,9 20.6
24.5 9,41 73,3 21,0
25 9,56 73,8 21.4
25.5 9.71 74.2 21.7
26 13.09 82,7 30.2 1200 1450 4000 4700
26.5 13,29 83,3 30.7
27 13.48 83,8 31.2
27.5 13.67 84,3 31.6
28 13.86 84,8 32.1
28.5 14.05 85.4 32.6
Kapacitás (t) span (m) összsúly (G) max kerékterhelés (kN) min kerékterhelés (kN) H1 H2 H3 W B C1 C2
16 7.5 3,64 77,2 7.0 820 2480 1000 2000 2500 1293 1893
8 3,74 78,3 7.2
8.5 3.84 79.4 7.4
9 3,94 80,4 7.6
9.5 4.04 81,3 7.9
10 4.14 82.1 8.1
10.5 4.24 82,9 8.3
11 4.34 83.6 8.5
11.5 4,55 84,6 9.0 875 2525 1100
12 4,66 85,2 9.3
12.5 4.76 85.9 9.5
13 4,87 86.5 9.8
13.5 4,97 87.1 10.0
14 5.08 87,6 10.3
14.5 5,93 90.0 12.4 975 1200 2500 3000
15 6,06 90.6 12.7
15.5 6.18 91.1 13.0
16 6.31 91,7 13.3
16.5 6,43 92,2 13.6
17 6,56 92,7 13.9
17.5 7,19 94,5 15.5 1075 1300
18 7,33 95,0 15.8
18.5 7,47 95,5 16.1
19 7,61 96,0 16.5
19.5 7,75 96.5 16.8
20 8,56 98,7 18.9 1130 2570 1400 3000 3500
20.5 8,72 99,2 19.2
21 8,87 99.7 19.6
21.5 9.03 100.2 20.0
22 9.18 100,8 20.4
22.5 9.34 101,3 20.8
23 12.41 109.0 28.4 1280 1550 3500 4000
23.5 12.61 109,6 28.9
24 12.81 110,2 29.4
24.5 13.02 110,9 30.0
25 13.22 111,5 30.5
25.5 13.43 112,0 31.0
26 14.34 114,4 33.2 1300 2600 1600 4000 4700
26.5 14.55 115,0 33.8
27 14.77 115,6 34.3
27.5 14.98 116,3 34.8
28 15.20 116,9 35.4
28.5 15,42 117,5 35.9
Kapacitás (t) span (m) összsúly (G) max kerékterhelés (kN) min kerékterhelés (kN) H1 H2 H3 W B C1 C2
20 7.5 5,45 97,9 10.2 900 2450 1050 2000 2700 1394 1933
8 5.58 99,5 10.5
8.5 5.70 101,0 10.7
9 5,83 102,3 11.0
9.5 5,96 103,5 11.3
10 6.09 104,6 11.6
10.5 6.22 105,7 11.8
11 6.35 106,6 12.1
11.5 6,99 108,8 13.7 970 2480 1150
12 7,15 109,8 14.0
12.5 7,30 110,7 14.4
13 7,45 111,5 14.7
13.5 7,60 112,3 15.1
14 7,76 113,1 15.5
14.5 8,67 115,8 17.7 1050 2530 1280 2500 3200
15 8,85 116,6 18.1
15.5 9.02 117,3 18.6
16 9.20 118,1 19,0
16.5 9.37 118,8 19.4
17 9,55 119,5 19.8
17.5 10.50 122,2 22.2 1130 2560 1390
18 10.70 122,9 22.7
18.5 10.89 123,6 23.1
19 11.09 124,3 23.6
19.5 11.28 125,0 24.1
20 12,02 127,0 25.9 1200 2600 1500 3000 3700
20.5 12.23 127,7 26.4
21 12.44 128,4 26.9
21.5 12.64 129,1 27.4
22 12.85 129,8 27.9
22.5 12.96 130,5 28.5
23 13.88 132,7 30.5 1300 1600 3500 4200
23.5 14.10 133,4 31.0
24 14.31 134,0 31.6
24.5 14.52 134,78 32.1
25 14,74 135,4 32.6
25.5 14.96 135,6 33.1
