Leírás

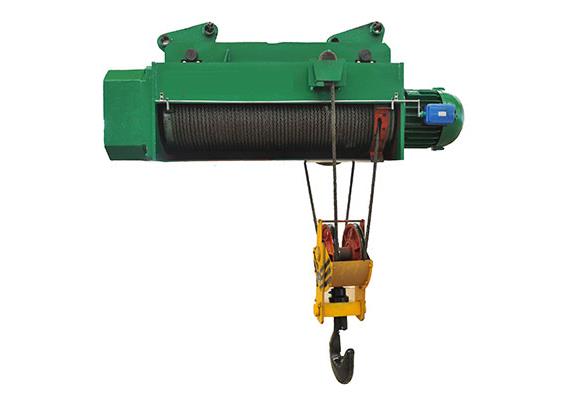

A CD típusú elektromos drótkötél-kötél emelő egy kis méretű emelőberendezés.Milyen felszerelhető bármilyen típusú darukra, mint például a kapu daru, a felső daru, a daru daru és más különleges daru, hogy felemelje az összes anyagot.Kisebb módosítással, csörlőként is használható. Mi több, könnyedén telepíthető különböző magasságokkal kézi vezérléssel.

Mint egy általános típusú emelőberendezés, a CD1 / MD1 elektromos modell felső / alsó határvédővel van ellátva a biztonságos üzemeltetés érdekében. Széles körben használják az anyagmozgatás és a rakomány átrakodása gyárban, az enyém területén, a vasúti burkolat helyén, a raktárban és a raktárban Ez egy jó teljesítménynövelő mechanizmus az üzemi hatékonyság növelésében és a munkakörülmények javításában.

Kis méretű emelőeszközként a kompakt szerkezet, könnyű súly, kicsi térfogat, nemzetközi méret, könnyű kezelhetőség stb. Előnyei vannak. A reduktor kemény fogfelületet tervez, amely hosszú élettartamot és magas mechanikai hatékonyságot élvez .A motor a kúpos rotor fékmotort alkalmazza, a felső és alsó kétirányú biztonsági határoló eszközzel.

Az elektromos drótkötél-emelő emelősebesség csak egy CD-vel rendelkezik, az MD1 elektromos vezetékes kötél emelő gyors és lassú, kétféle emelési sebességgel, folyamatosan és pontosan, a pontosabb összeszerelés érdekében.

A CD típusú elektromos drótköteles kötél emelőnek csak egy normális sebessége van, amely kielégíti a normál alkalmazást, míg az MD típusú elektromos drótkötél-emelők két sebességet kapnak: normál sebesség és alacsony fordulatszám.

Ha az MD típus alacsony sebességgel működik, pontosan meghatározhatja a rakodás és a kirakodás, a homokozó dobogását, a szerszámgépek karbantartását stb. Az MD típusú elektromos vezetékköteg emelőt a szélesebb körben használják, mint a CD modell.

Jellemzők

Henger

A görgő kiváló minőségű, varrat nélküli csövekből készül, és a spline segítségével továbbítja a teljesítményt. A tok hegesztett acéllemezből készült. Ez az emelő magja.

Horog

A horog kovácsolt és a szíjtárcsa-szerelvényhez csatlakozik a golyóscsapágyon keresztül, így a horog szabadon foroghat.

A legfeljebb 5 tonnás emelőkapacitások egycsigás stílusúak, és a 10 tonnás felett dupla puffervágású.

Drótkötél

Nagy szilárdságú drótkötél, 1770 Mpa szakítószilárdsággal, jó biztonsági teljesítmény és hosszú élettartam.

Kötélvezető

A szabványos kötélvezető Q235b acélból készül.

Emelő motor

A nagy húzóerővel rendelkező emelőmotor alkalmazható a gyakori közvetlen utazásnak a munkavégzés során folytatólagosan történő megmunkálásához.

A CD1-es drótköteles elektromos felvonó ZD típusú egysebességű motorral van felszerelve, míg az MD1 ZDS stílusú dupla sebességű motorral van felszerelve.

A szokásos és az alacsony fordulatszám közötti különbség 10: 1.

Csökkentő

A sebességváltó és a tengelyek ötvözött acélból vagy minősített szénacélból készülnek. Minden szűkítő 3 szintű kúpkereket alkalmaz. Megfelelő hőkezelést végeznek a megbízhatóság és az élettartam biztosítása érdekében. Végül a doboz-test és a doboz fedele öntöttvas. Mindkettő jól rázkódáscsökkentő és szorosan lezárva van.

Elektromos felszerelés

Az elektromos mechanizmus elektromos vezérlődobozból, határolóból, gombkapcsolóból, csatlakozóvezetékből, stb.

A gombkapcsoló jelzett iránya szerint megfelelően nyomja meg a gombot, és vezérelje az emelőt a vezérlődobozban lévő relé be- és kikapcsolásával. Az üzemi feszültség általában 36V.

Biztonsági védelem

* A pontos sebességváltó-határoló felső és alsó határértékként használható, amely megbízhatóan levághatja az áramkört, ha a horog a felső vagy az alsó határon mozog a motor leállításához.

* Túlterhelésvédő: az elektromos drótkötél-emelő elektronikus túlterhelésvédőt használ, így a teljes emelési súly nem haladja meg a névleges emelési súlyt; ha az acélkötél húzóereje meghaladja a névleges teljesítmény 105% -át, akkor a túlterhelésvédő eszköz automatikusan levágja az emelőkört.

* Vészleállás-védelem

* Az emelőmotor túlmelegedése

* Túlfeszültség védelem

* Fázisvédelem

* Feszültség alsó védelme

Ellenőrzési mód

Pendent vonalvezérlés

A.36V-os vezérlési feszültségbiztonság ember számára.

b. Könnyen vezérelhető, nincs szükség további meghajtóra, az emelőszerkezet után működik

c. kettős fokozatú gomb vészhelyzetben a biztonsági leállás eléréséhez

d.Kapcsolva az elektromos kocsihoz függesztett kocsi alatt

e.Protection osztály IP54 IP55

f) az üzemi élet legalább 500 000 alkalommal

Távirányító

a.Taiwan Yuding vagy világhírű márka,

b.24V vezérli az emberi feszültség biztonságát.

c.Remote távolság: legalább 100 méter,

d.Könnyen kezelhető, nincs szükség további vezetőre, hogy szabadon működjenek a földön

e.Tz ezer csatlakozási frekvencia pont, amely nem zavarja egymást

f Két lépésben nyomógombot vagy joystick állomást vészleállítóval.

g.Protection class IP54 IP55

h. Üzemidő: legalább 500 000 alkalommal

Tervezési szabványok

a.GB3811 GB6067 JB / T9008.1 ~ 9008.2

Műszaki adatok

Megjegyzés: Az emelési magasság testreszabható, pl. 6m, 9m, 20m
