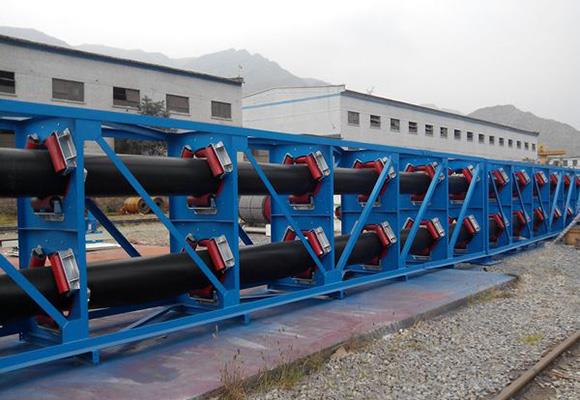

Csőszalag szállítószalag
Csöves öv szállítószalag Leírás Mint egy környezetbarát folyamatos szállítóeszköz, a kör alakú csöves szállítószalag főként szén, szőlőtörmelék, koksz, keverőanyagok, szinterezett érc, ásványi por, kőolajkoszma, mészkő, homok- kavics aggregátum ...
Csőszalag szállítószalag
Leírás
Egyfajta környezetbarát folyamatos szállítóeszközként a kör alakú csöves szállítószalagot főként szén, szénsavas szenet, kokszot, keverőanyagokat, szinterezett ásványi anyagokat, ásványi porokat, kőolajkohót, mészkövet, homokkavas aggregátumot, acetilén iszapot, nedvesítő por, műtrágya, só, hulladékpapír, foszfor-gipsz, kén-vas salak és mindenféle ömlesztett anyagok. A kör alakú csöves szállítószalagnak ugyanaz a működése, mint a hagyományos szállítószalag; nevezetesen használjon súrlódást a szállítószalag és anyagainak mozgatására. A legtöbb komponenst általánosan használhatjuk a hagyományos szállítószalaggal, azonban a különbség az, hogy a szállítószalagot a kör alakú cső alakjában kell feltekerni.
A körcsatornás szállítószalag elve és szerkezete:
1. Közös kiürítési kikötő
2. Töltő port
3. Átvitt anyagok átmeneti része
4. Különleges tubulus szalag
5. Az anyagkirakodás átmeneti része
6. Átviteli görgő
Amikor a szállítószalag a farok átmeneti szakaszaitól megkapja az anyagokat, a szállítószalagot fokozatosan a kör alakú cső alakjában tekercseljük fel, majd a kör alakú csőszalagot alkalmazzuk, hogy az anyagokat lezárt módon szállítsuk, a szállítószalag fokozatosan kibontakozik, amikor az anyagokat a fej átmeneti szakaszába szállítják, amíg az anyagok ki nem merülnek.
Jellemzők
1. Az ömlesztett anyagokat lezárhatja és szállíthatja.
2. Meg tudja rendezni a szállítási rutint az űrhajlítás módjában.
3. Javíthatja a szállítási hajlásszöget.
4. Nincs nyomonkövetési jelenség.
5. Két irányban szállíthatja az anyagokat.
Leírás
Csőátmérő | Sávszélesség | Szalagsebesség (m / s) | |||||||
0.5 | 0.63 | 0.8 | 1 | 1.25 | 1.6 | 2 | 2.5 | ||
Φ100 | 360 | 10.6 | 13.4 | 17 | 21.2 | 26.5 | 33.9 | 42.4 | 53 |
Φ150 | 550 | 23.9 | 30.1 | 38.2 | 47.7 | 59.6 | 76.3 | 95,4 | 119,3 |
Φ200 | 730 | 42.4 | 53.4 | 67,9 | 84,8 | 106 | 135,7 | 169,6 | 212.1 |
Φ250 | 910 | 66.3 | 83,5 | 106 | 132,5 | 165.7 | 212.1 | 265,1 | 331,3 |
Φ300 | 1100 | 95,4 | 120,2 | 152,7 | 190,9 | 238,6 | 305,4 | 381,7 | 477,1 |
Φ350 | 1280 | 129,9 | 163.7 | 207,8 | 259,8 | 324,7 | 415.6 | 519,5 | 649,4 |
Φ400 | 1460 | 169,6 | 213,8 | 271,4 | 339,3 | 424,1 | 542,9 | 678,6 | 848,2 |
Φ450 | 1640 | 214,7 | 270,5 | 343,5 | 429,4 | 536,8 | 687,1 | 858,8 | 1073,5 |
Φ500 | 1820 | 265,1 | 334 | 424,1 | 530.1 | 662,7 | 848,2 | 1060,3 | 1325,4 |
Φ560 | 2050 | 332,5 | 419 | 532 | 665 | 831,3 | 1064 | 1330 | 1662,5 |
Φ600 | 2190 | 381,7 | 480,9 | 610,7 | 763,4 | 954,3 | 1221,5 | 1526,8 | 1908,5 |
Φ630 | 2300 | 420,8 | 530,2 | 673,3 | 841,7 | 1052,1 | 1346,6 | 1683,3 | 2104,1 |
Φ700 | 2550 | 519,5 | 654,6 | 831,3 | 1039,1 | 1298,9 | 1662,5 | 2078,2 | 2597,7 |
Φ800 | 2900 | 678,6 | 855 | 1085,7 | 1357,2 | 1696,5 | 2171,5 | 2714,3 | 3392,9 |
Φ850 | 3100 | 766,1 | 965,2 | 1225,7 | 1532,1 | 1915,1 | 2451,4 | 3064,2 | 3830,3 |
Csőátmérő (Mm) | Sávszélesség | Szalagsebesség (m / s) | |||||||
3.15 | 3,55 | 4 | 4.5 | 5 | 5.6 | 6.3 | 7.1 | ||
Φ100 | 360 | 66,8 | 75,3 | 84,8 | 95,4 | 106 | 118,8 | 133,6 | 150,6 |
Φ150 | 550 | 150,3 | 169,4 | 190,9 | 214,7 | 238,6 | 267,2 | 300,6 | 338,8 |
Φ200 | 730 | 267,2 | 301,1 | 339,3 | 381,7 | 424,1 | 475 | 534,4 | 602.2 |
Φ250 | 910 | 417.5 | 470.5 | 530.1 | 596,4 | 662,7 | 742,2 | 835 | 941 |
Φ300 | 1100 | 610.2 | 677,5 | 763,4 | 858,8 | 954,3 | 1068,8 | 1202,4 | 1355 |
Φ350 | 1280 | 818,3 | 922,2 | 1039,1 | 1169 | 1298,9 | 1454,7 | 1636,6 | 1844,4 |
Φ400 | 1460 | 1068,8 | 1204,5 | 1357,2 | 1526,8 | 1696,5 | 1900 | 2137,5 | 2409 |
Φ450 | 1640 | 1352,7 | 1524,4 | 1717,7 | 1932,4 | 2147,1 | 2404,7 | 2705,3 | 3048,9 |
Φ500 | 1820 | 1670 | 1882 | 2120,6 | 2385,6 | 2650,7 | 2968,8 | 3339,9 | 3764 |
Φ560 | 2050 | 2094,8 | 2360,8 | 2660 | 2992,6 | 3325,1 | 3724,1 | 4189,6 | 4721,6 |
Φ600 | 2190 | 2404,7 | 2710,1 | 3053,6 | 3435,3 | 3817 | 4275,1 | 4809,5 | 5420,2 |
Φ630 | 2300 | 2651,2 | 2987,9 | 3366,6 | 3787,5 | 4208,3 | 4713,3 | 5302,4 | 5975,8 |
Φ700 | 2550 | 3273,1 | 3688,7 | 4156,3 | 4675,9 | 5195,4 | 5818,9 | 6546,2 | 7377,5 |
Φ800 | 2900 | 4275,1 | 4817,9 | 5428,7 | 6107,3 | 6785,8 | 7600,1 | 8550,2 | 9635,9 |
Φ850 | 3100 | 4826,2 | 5439 | 6128,5 | 6894,5 | 7660,6 | 8579,8 | 9652,3 | 10878 |
